Износостойкие втулки Speedi-Sleeve

(Большой выбор втулок Speedi-Sleeve представлен в наличии на нашем складе)

Втулки Speedi-Sleeve это втулки, предназначенные для ремонта валов и для предотвращения износа вала от манжетного уплотнения (сальника).

Эффективная работа манжетных уплотнений во многом зависит от состояния сопряженной поверхности, т.е. поверхности вала. Если сопряженная поверхность изношена или повреждена, эффективность удержания смазочных материалов и защиты от проникновения загрязняющих веществ будет снижена.

Для ремонта поверхности вала , обычно приходится разбирать механизм полностью. После этого, напылять, наваривать и протачивать или шлифовать изношенную поверхность, что приводит к короблению вала, потере механических свойсв металла и увеличению времени ремонта.

Износостойкие втулки SKF позволяют решить проблемы, связанные с износом сопряженной поверхности на конце вала, и обеспечивают легкое восстановление изношенной поверхности валов. Для этого их надо всего лишь установить на валу в месте поврежденной поверхности, после чего вал снова готов к работе. При этом затраты на такое восстановление во много раз меньше затрат на восстановление вала традиционными методами.

Втулка Speedi-Sleeve бывает 2 типов:

1) Простая втулка Speedi-Sleeve

Характеристики:

  • Нержавеющий стальной сплав
  • Малая толщина стенок втулки – 0,254 мм.
  • Шероховатость Ra от 0,25 до 0,5 мкм (в зависимоcти от размера втулки): без винтовых следов обработки, т.к. поверхность втулки обрабатывается способом врезного шлифования.
  • Высококачественная нержавеющая сталь (SAE 304) с твёрдостью 20 HRC.
  • Диапазон размеров: 12 до 200 mm (.472 – 8.000”)

2) Втулки Speedi-Sleeve Gold

  • Обладают всеми преимуществами быстросменных втулок Speedi-Sleeve и имеют твердость поверхности в пределах от 80 до 85 HRC. Рабочая поверхность втулок имеет чрезвычайно высокую абразивную и коррозионную износостойкость, сопоставимую с износостойкостью деталей с алмазным покрытием. Монтаж втулок Speedi-Sleeves Gold осуществляется так же просто, как и обычных износостойких втулок.

Преимуществом втулок Speedi-Sleeve и Speedi-Sleeve Gold является:

  • Быстрое восстановление вала без необходимости демонтажа оборудования и наличия дополнительных монтажных приспособлений;
  • Существенное снижение времени простоя оборудования: как правило, восстановление вала занимает не более 5 минут;
  • Использование уплотнения того же типоразмера, что повышает эффективность использования складского ассортимента;
  • Широкий ассортимент: Стандартный диапазон включает свыше 320 типоразмеров втулок для валов диаметром от 12 до 200 мм, в том числе и для дюймового ряда втулок.

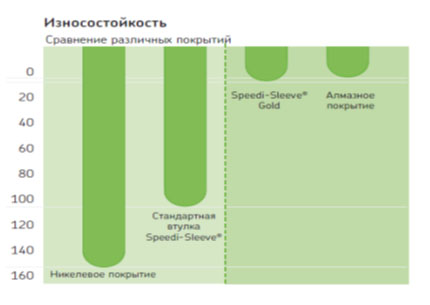

Результаты испытаний (износостойкость)

Испытания проводились при температурах, достигавших 100oС, и скоростях вала до 8,6 м/с.

Выбор необходимого типоразмера

Для определения правильного размера втулки необходимо измерить соответствующее посадочное место на валу в трех сечениях под углом 120°. Размер втулки Speedi-Sleeve определяется как среднее арифметическое из трех измеренных значений. Если полученное значение диаметра втулки находится внутри допуска на диаметр вала (da), указанного в таблице, то втулка соответствующего типоразмера обеспечивает необходимый натяг посадки – втулка не будет проворачиваться относительно вала и не потребуется ее установка на клей

Области применения втулок Speedi-Sleeve

  • Сцепление колеса свободного хода в конвейере;
  • Бумагоделательные машины;
  • Двигатели, редукторы и насосы;
  • Валы стана горячего проката стали;
  • Производство пищевых продуктов;
  • Сельскохозяйственные машины, вентиляторы и т.д.

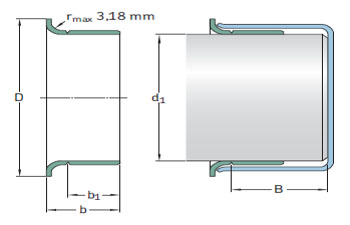

ПОДБОР ВТУЛОК Speedi-Sleeve
по номинальным диаметрам

Номинальный
диаметр
Обозначение d1 Min d2 Max d D b1 b B1 Исполнение
12 99049 11,93 12,07 12,00 15,50 6,00 8,40 47,63 Standard
14 99055 13,89 14,00 14,00 19,10 6,40 9,90 46,50 Standard
15 99059 14,96 15,06 15,00 19,10 5,00 9,00 47,30 Standard
16 99058 15,89 16,00 16,00 19,10 8,00 11,10 50,80 Standard
18 99082 17,89 18,00 18,00 27,00 8,00 11,00 46,00 Standard
19 99076 19,00 19,10 19,00 24,00 8,00 11,10 51,00 Standard
  99811 19,00 19,10 19,00 24,00 8,00 11,10 50,80 Gold
20 99078 19,95 20,05 20,00 23,60 8,00 11,00 51,00 Standard
22 99084 21,87 22,00 22,00 30,20 6,60 9,10 47,10 Standard
  99085 21,87 22,00 22,00 30,20 8,00 12,00 46,00 Standard
24 99092 23,87 24,00 24,00 28,70 8,00 11,10 50,80 Standard
25 99098 24,95 25,05 25,00 33,00 8,00 11,00 51,00 Standard
  99813 24,94 25,04 25,00 33,00 8,00 11,00 50,80 Gold
26 99103 25,87 26,00 26,00 33,30 8,00 12,00 46,00 Standard
28 99111 27,94 28,04 28,00 34,90 9,50 12,70 72,00 Standard
30 99114 29,95 30,07 30,00 35,60 8,00 11,00 17,00 Standard
32 99128 31,92 32,08 32,00 38,00 8,00 11,10 18,00 Standard
35 99139 34,92 35,08 35,00 41,60 13,00 16,00 20,00 Standard
  99820 34,92 35,08 35,00 41,60 13,00 16,00 20,00 Gold
36 99146 35,86 36,00 36,00 42,90 13,00 17,00 25,00 Standard
38 99147 37,84 38,00 38,00 45,20 13,00 17,00 25,00 Standard
40 99153 39,84 40,00 40,00 46,90 9,90 12,90 25,40 Standard
  99157 39,92 40,08 40,00 47,00 13,00 16,00 26,00 Standard
  99825 39,92 40,08 40,00 47,00 13,00 16,00 26,00 Gold
42 99166 41,84 42,00 42,00 53,00 11,30 14,50 21,00 Standard
  99169 41,84 42,00 42,00 53,00 14,30 17,50 21,00 Standard
  99165 41,98 42,14 42,06 53,00 14,00 17,50 21,00 Standard
45 99177 44,92 45,08 45,00 53,00 14,00 17,00 21,00 Standard
  99830 44,92 45,08 45,00 53,00 14,00 17,00 21,00 Gold
48 99189 47,92 48,08 48,00 56,00 14,00 17,00 25,00 Standard
50 99196 49,92 50,08 50,00 57,00 14,00 17,00 25,00 Standard
52 99204 51,81 52,00 52,00 62,70 12,70 15,90 34,50 Standard
55 99215 54,92 55,08 55,00 62,00 20,00 23,00 32,00 Standard
  99863 54,92 55,09 55,00 62,00 20,00 23,00 32,00 Gold
60 99241 59,92 60,07 60,00 70,70 9,40 11,40 37,40 Standard
  99235 59,92 60,07 60,00 70,70 20,00 23,00 35,00 Standard
62 99244 61,81 62,00 62,00 71,80 12,70 15,90 36,20 Standard
  99242 61,85 62,00 62,00 71,80 12,70 15,90 36,00 Standard
65 99254 64,92 65,08 65,00 72,40 20,00 23,00 35,00 Standard
  99841 64,92 65,75 65,00 72,40 20,00 23,00 35,00 Gold
70 99275 69,85 70,00 70,00 79,40 19,80 23,80 32,00 Standard
  99269 69,85 70,00 70,00 79,40 28,60 31,80 32,00 Standard
  99272 69,92 70,08 70,00 79,40 10,30 14,30 32,00 Standard
  99276 69,92 70,08 70,00 79,40 20,00 24,00 32,00 Standard
  99844 69,85 70,00 70,00 79,40 19,80 23,80 32,00 Gold
75 99289 74,92 75,08 75,00 83,10 15,10 17,50 28,00 Standard
  99294 74,92 75,08 75,00 84,00 22,00 26,00 33,00 Standard
80 99313 79,81 80,01 80,00 89,90 19,10 22,50 35,00 Standard
  99317 79,92 80,08 80,00 90,00 11,00 15,00 35,00 Standard
  99315 79,92 80,08 80,00 90,00 21,00 24,00 35,00 Standard
82 99328 81,92 82,07 82,00 91,10 16,80 21,60 44,00 Standard
85 99332 84,76 85,02 85,00 94,00 17,00 21,00 35,00 Standard
  99334 84,78 85,00 85,00 93,90 10,10 12,70 36,40 Standard
  99333 84,78 85,00 85,00 94,00 21,00 25,00 35,00 Standard
90 99352 89,92 90,08 90,00 101,60 11,00 13,70 46,00 Standard
  99353 89,92 90,08 90,00 101,60 13,40 16,90 44,00 Standard
  99351 89,92 90,08 90,00 101,60 18,00 23,00 46,00 Standard
  99354 89,92 90,08 90,00 101,60 23,00 28,00 44,00 Standard
92 99360 91,90 92,05 92,00 102,40 20,60 25,40 44,00 Standard
95 99369 94,92 95,08 95,00 102,20 21,00 24,00 44,00 Standard
  99364 94,99 95,15 95,00 102,50 12,00 15,10 45,00 Standard
  99374 95,00 95,15 95,00 102,40 8,70 12,70 44,00 Standard
100 99393 99,95 100,10 100,00 110,00 20,60 25,40 52,00 Standard
  99854 99,95 100,10 100,00 109,60 20,60 25,40 52,00 Gold
110 99434 109,78 110,00 110,00 124,90 11,40 14,50 32,90 Standard
  99435 109,90 110,10 110,00 125,00 12,90 16,50 32,00 Standard
115 99452 114,90 115,10 115,00 127,00 20,60 23,80 32,00 Standard
120 99471 119,00 120,10 120,00 129,80 8,00 11,00 33,00 Standard
  99473 119,00 120,10 120,00 129,80 20,00 25,00 32,00 Standard
125 99490 124,90 125,10 125,00 137,20 10,00 14,00 37,00 Standard
  99492 124,90 125,10 125,00 137,20 26,00 32,00 37,00 Standard
130 99494 129,79 130,00 130,00 139,50 19,00 24,00 30,00 Standard
  99491 129,98 130,18 130,00 139,50 22,00 25,30 33,00 Standard
135 99533 134,79 135,00 135,00 149,20 20,50 25,40 32,00 Standard
140 99552 139,90 140,10 140,00 151,00 20,50 25,50 32,00 Standard
145 99571 144,75 145,00 145,00 149,90 19,50 22,20 46,00 Standard
150 99595 149,75 150,00 150,00 159,00 26,00 30,00 34,00 Standard
155 99606 154,75 155,00 155,00 167,00 26,00 30,00 33,00 Standard
160 99630 159,74 169,00 160,00 177,80 25,40 31,80 35,00 Standard
165 99650 164,97 165,23 165,10 177,80 25,40 31,80 35,00 Standard
170 99640 169,75 170,00 170,00 182,60 31,80 38,00 44,50 Standard
175 99687 174,75 175,00 175,00 187,00 28,00 32,00 35,00 Standard
180 99721 179,79 180,00 180,00 190,50 33,00 38,00 45,00 Standard
200 99787 199,87 200,13 200,00 212,70 34,50 38,10 44,00 Standard

МОНТАЖ втулки

Меры предосторожности: быстросменные втулки Speedi–Sleeve – это решение проблемы восстановления рабочей поверхности изношенного вала или создания требуемой поверхности нового вала. Быстросменные втулки не предназначены для использования в качестве механических деталей, выполняющих функции, отличные от указанных.

1) Перед монтажом:

- Убедиться в том, что посадочное место на валу тщательно очищено: заусенцы и шероховатости необходимо устранить.

- Глубокие следы износа, царапины и другие повреждения вала рекомендуется зашпаклевать эпоксидным клеем, наполненным металлическим порошком. Втулка должна быть установлена на вал до затвердевания эпоксидной композиции.

- Не допускается установка втулки поверх канавок, шлицевых пазов и т.д.

Тонкостенная втулка устанавливается на вал с натягом, поэтому любая неровность на поверхности вала приводит к повторению подобной неровности на поверхности втулки и, как следствие, снижает эффективность работы уплотнения.

2) Определить и отметить окончательное положение втулки на валу. Втулка должна полностью перекрывать изношенный участок вала и не должна выходить за его торец.

3) Втулка Speedi-Sleeve насаживается на вал фланцем вперед при использовании монтажного инструмента (колпачка), который поставляется вместе с втулкой. Если колпачок слишком короткий для установки на место, применять трубу соответствующего диаметра с плоским, без заусенцев, торцом.

4) Втулку монтировать легкими ударами по монтажному колпачку до ее установки на необходимом расстоянии. Работу выполнять осторожно, чтобы избежать повреждения втулки снаружи.

5) Фланец втулки Speedi-Sleeve можно удалять только после установки втулки в требуемом положении. Фланец можно отрезать вдоль имеющейся на втулке канавки и затем удалить. Однако если фланец не мешает установке на валу других деталей, его следует оставить, т.к. он будет работать как маслоотражательное кольцо, повышая эффективность уплотнения.

6) После монтажа втулки, до установки манжетного уплотнения, следует проверить поверхность вала на предмет наличия заусенцев и при необходимости удалить их.

7) Смазать поверхность втулки, а также торец вала маслом или нанести тонкий слой пластичной смазки (того же типа, которым смазывается узел) для облегчения установки манжетного уплотнения.

Очистить поверхность и измерить диаметр изношенного вала, затем отметить место, где втулка должна закрыть повреждённый участок вала.

Насадить втулку Speedi-Sleeve на вал, используя монтажный инструмент (колпачок), который поставляется вместе с втулкой.

Втулку монтировать легкими ударами по монтажному колпачку до ее установки на необходимом расстоянии. Снять монтажный инструмент.

ДЕМОНТАЖ втулки

Сменные втулки Speedi-Sleeves могут быть демонтированы одним из следующих способов:

  • нагревом втулки;
  • кусачками-бокорезами – опираясь на фланец, процарапать канавку вдоль втулки;
  • ослаблением посадки втулки путем легкого постукивания молотком по всей ее поверхности;
  • если позволяет монтажное пространство, можно использовать специальную оправку для снятия манжеты.
