Переходные конические втулки «Taper Bushings» (TB) SKF применяются для снижения трудоемкости и ускорения монтажа и демонтажа шкивов, звездочек и муфт на валах в общепромышленных приводах.
Данные втулки также известны как «Taper Bushes» и «Taper Locks»
Конструкция втулок SKF TB
Материал: высококачественный серый чугун марки HT250
Покрытие: черное фосфатирование для повышения антикоррозионных свойств.
Шпоночный паз в центральном отверстии под вал соответствует BS 4235: ч.1, DIN 6885 и ГОСТ 23360-78 (соединения с призматическими шпонками).
Инструкция по монтажу конических втулок Taper bush (Taper lock)
Монтаж
- Очистите контактные поверхности и убедитесь, что пластичная консервационная смазка отсутствует на валу, конической втулке и в отверстии ступицы.

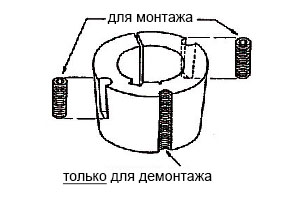

- Установите втулку в отверстие ступицы и совместите отверстия. Отверстия с резьбой на ступице должны совпадать с чистыми отверстиями во втулке.
- Смажьте винты небольшим количеством масла и установите их в отверстия с резьбой на ступице. Не затягивайте винты.
- Установите узел с втулкой на вал в необходимом положении. В случае использования шпонки, сначала вставьте её в шпоночный паз вала. Между шпонкой и шпоночным пазом втулки должен быть зазор.
- Поочерёдно и равномерно затяните винты в соответствии с рекомендованным моментом затяжки (указан в таблице).
- Заполните пустые отверстия пластичной смазкой для защиты от коррозии.
- После кратковременной работы привода под нагрузкой (в течение 0,5 - 1 часа) произведите повторную затяжку винтов.
Демонтаж
- Ослабьте все установленные винты. В зависимости от размера втулки снимите один или два винта, оставив как минимум один винт в отверстии для удержания втулки в ступице детали.
- Смажьте снятый винт (винты) и установите его в отверстия с резьбой на втулке для демонтажа.
- Поочерёдно и равномерно затягивайте винты, пока посадка втулки в детали не станет свободной.
- Снимите втулку и деталь с вала.
Рекомендуемый момент затяжки винтов
Типоразмер Втулки Taper bush (Taper lock) |
Момент затяжки (Hm) |
Винты |
|
|
Кол-во |
Резьба (BSW) |
1008, 1108 |
5,6 |
2 |
1/4 |
1210, 1215 |
20,0 |
2 |
3/8 |
1610, 1615 |
20,0 |
2 |
3/8 |
2012 |
30,0 |
2 |
7/16 |
2517, 2525 |
50,0 |
2 |
1/2 |
3020, 3030 |
90,0 |
2 |
5/8 |
3525, 3535 |
115,0 |
3 |
1/2 |
4030, 4040 |
170,0 |
3 |
5/8 |
4535, 4545 |
190,0 |
3 |
3/4 |
5040, 5050 |
270,0 |
3 |
7/8 |
6050, 7060, 8065 |
880,0 |
3, 4 |
1-1/4 |
10085, 120100 |
1540,0 |
4, 5 |
1-1/2 |
